دستگاه برش و جمع‌کننده سری DSLS​

این تجهیزات عمدتاً برای تولید برش جداکننده باتری لیتیومی استفاده می‌شود. وظیفه اصلی تقسیم جداکننده باتری لیتیومی رول شده اصلی به جداکننده‌های باتری لیتیومی با اندازه‌ها و عرض‌های مختلف از طریق باز کردن، مکانیزم انتقال و مکانیزم برش است و فرآیند جمع‌آوری را تکمیل می‌کند.

• عملکرد

-حرکت افقی و حالت جمع‌آوری در انتها

-سیستم عامل انسان-ماشین با صفحه نمایش لمسی بزرگ

-درایو سروو AC CNC برای باز کردن و جمع‌آوری

-حالت برش نگهدارنده چاقوی کنترل الکتریکی متحرک افقی با پیکربندی استاندارد چاقوی مستقیم

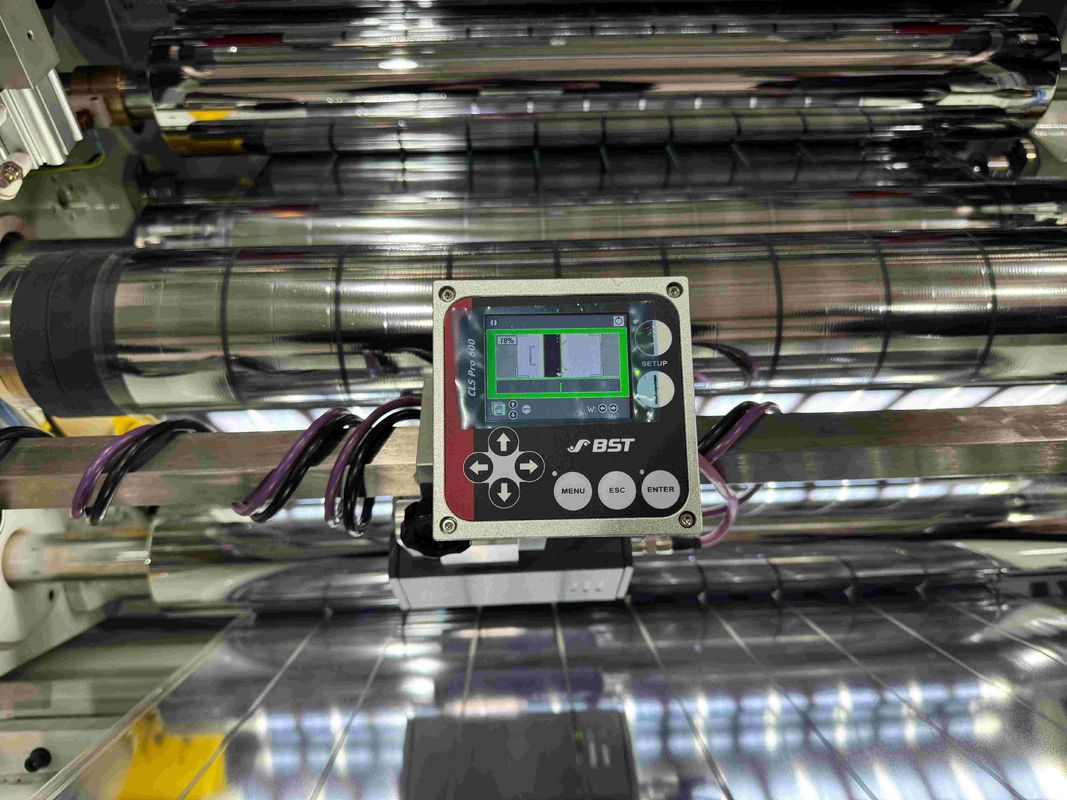

-اصلاح انحراف خودکار باز کردن

-عملکرد ضد الکتریسیته ساکن جمع‌آوری

          نمودار جریان فرآیند

باز کردن → واحد تصحیح → انتقال → صاف کردن → برش تیغه دایره‌ای → انتقال → جداسازی فیلم → جمع‌آوری بالا و پایین
　　　　　　　　　　　　　　 ↳ ضایعات برش

        نمودار شماتیک تجهیزات

• برق

1) 3 فاز x 400 ولت x 50 هرتز

2)  دمای محیط: 15~45℃

3) رطوبت هوا: 40%~90%

4) تغییر ولتاژ:<±5%

مشخصات کلی

زیرلایه: جداکننده باتری، ضخامت 5 µm – 25 µm

عرض زیرلایه: حداقل 300 میلی‌متر، حداکثر 1350 میلی‌متر

سیستم جمع‌آوری: روش جمع‌آوری مستقل دو بازویی

سیستم برش: برش تیغه دوار

عرض برش:

جمع‌آوری تک بازویی: 55 میلی‌متر – 200 میلی‌متر

جمع‌آوری همزمان دو بازویی استاندارد: 300 میلی‌متر – 650 میلی‌متر

قطر باز کردن: حداکثر 500 میلی‌متر

قطر جمع‌آوری: حداکثر 400 میلی‌متر

سرعت مکانیکی: تا 250 متر در دقیقه

سرعت عملیاتی*: تا 150 متر در دقیقه

*توجه: سرعت عملیاتی واقعی به ویژگی‌های زیرلایه، یکنواختی ضخامت، عرض برش و سطح مهارت اپراتور بستگی دارد.

ابعاد دستگاه (تقریبی): 2500 میلی‌متر (طول) x 2800 میلی‌متر (عرض) x 1500 میلی‌متر (ارتفاع) (منوط به نقشه چیدمان نهایی)

• هوای فشرده

1) هوای فشرده تمیز عاری از رطوبت، کثیفی و روغن

2) فشار (ورود به رابط دستگاه): تقریباً 5-6 بار گیج

3) نقطه تراکم هوای فشرده: 5℃

• موقعیت‌یابی تجهیزات

پس از تنظیم تجهیزات به سطح، آن را با یک صفحه فشار و پیچ‌های انبساط ثابت کنید.

هدف و مزایای تجهیزات

دستگاه برش CNC با عملکرد بالا DSL-1500S به طور خاص برای برش مواد انعطاف‌پذیر مانند جداکننده‌های باتری لیتیوم یونی طراحی شده است.

این تجهیزات شامل ویژگی‌های کلیدی زیر است:

سیستم جمع‌آوری کنترل‌شده با سروو مستقل

رابط انسان-ماشین (HMI) با صفحه نمایش لمسی بزرگ

درایوهای سروو AC برای باز کردن و جمع‌آوری

نگهدارنده چاقوی متحرک افقی با روش برش تیغه دوار

کنترل کشش باز کردن خودکار

کنترل کشش و مخروطی شدن جمع‌آوری خودکار

عملکرد حذف استاتیک در بخش جمع‌آوری

فضای نصب رزرو شده برای سیستم بازرسی نقص

سیستم استخراج گرد و غبار در شفت برش (اختیاری)

سیستم حذف گرد و غبار چسبنده در هر دو طرف جمع‌آوری (اختیاری)

• داده‌های فنی
