طراحی طرح بندی خط برش فولادی ماشین لاغری Rf Cavitation

دستگاه چرخش چرخشی سری DSLS

این تجهیزات عمدتاً برای تولید برش جداکننده باتری لیتیومی استفاده می شود. وظیفه اصلی این است که جداکننده باتری لیتیومی عریض نورد شده را از طریق باز کردن، مکانیسم انتقال و مکانیزم شکاف به جداکننده باتری لیتیومی با اندازه‌ها و عرض‌های مختلف تقسیم کرده و فرآیند سیم‌پیچ را تکمیل کنید.

• تابع

-حرکت افقی و حالت سیم پیچ جلویی

-یک صفحه نمایش لمسی بزرگ سیستم عامل انسان و ماشین

-باز کردن و پیچیدن درایو سروو CNC AC

- حالت برش نگهدارنده چاقوی کنترلی برقی متحرک افقی با پیکربندی استاندارد چاقوی مستقیم

-باز کردن تصحیح انحراف خودکار

عملکرد ضد الکتریسیته ساکن عقب

          نمودار جریان فرآیند

باز کردن پیچ ← واحد تصحیح ← گیربکس ← صاف کردن ← برش تیغه دایره ای ← انتقال ← جداسازی فیلم ← پیچش بالا و پایین
↳ ضایعات را اصلاح کنید

نمودار شماتیک تجهیزات

• برق

1) 3 فاز x 400 ولت x 50 هرتز

2)دمای محیط: 15 ~ 45 ℃

3)رطوبت هوا: 40 تا 90 درصد

4) تغییرات ولتاژ: <±5٪

مشخصات عمومی

بستر: جداکننده باتری، ضخامت 5 میکرومتر - 25 میکرومتر

عرض بستر: حداقل 300 میلی متر، حداکثر 1350 میلی متر

سیستم سیم پیچی: روش سیم پیچ مستقل دو بازویی

سیستم برش: برش تیغه دوار

عرض برش:

چرخش تک بازویی: 55 میلی متر تا 200 میلی متر

چرخش استاندارد با دو بازوی هماهنگ: 300 میلی متر تا 650 میلی متر

قطر باز کردن: حداکثر 500 میلی متر

قطر چرخش: حداکثر 400 میلی متر

سرعت مکانیکی: تا 250 متر در دقیقه

سرعت عملکرد*: تا 150 متر در دقیقه

*توجه: سرعت عمل واقعی به ویژگی های زیرلایه، یکنواختی ضخامت، عرض شکاف و سطح مهارت اپراتور بستگی دارد.

ابعاد دستگاه (تقریبا): 2500 میلی‌متر (L) × 2800 میلی‌متر (W) × 1500 میلی‌متر (طبق) (با توجه به طرح نهایی)

• هوای فشرده

1) هوای فشرده را عاری از رطوبت، کثیفی و روغن تمیز کنید

2) فشار (ورود به رابط دستگاه): تقریبا. گیج 5-6 بار

3)نقطه تراکم هوای فشرده: 5℃

• موقعیت یابی تجهیزات

پس از تنظیم سطح تجهیزات، آن را با یک صفحه فشار و پیچ و مهره های انبساط ثابت کنید.

هدف و مزایا تجهیزات

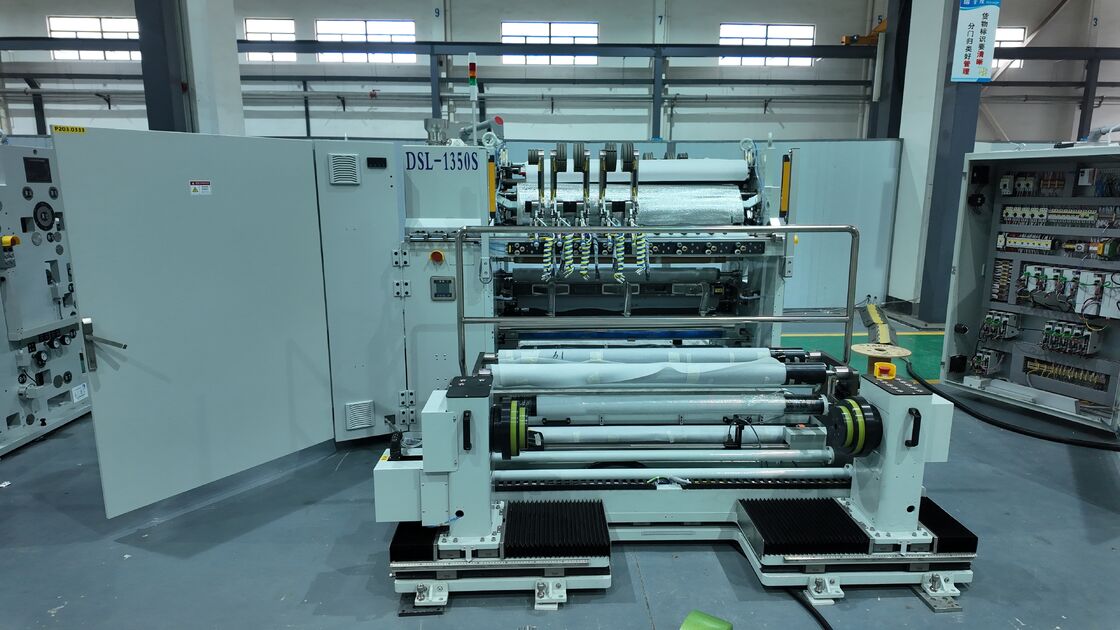

دستگاه برش CNC با کارایی بالا DSL-1500S به طور خاص برای برش مواد انعطاف پذیر مانند جداکننده باتری لیتیوم یون طراحی شده است.

تجهیزات شامل ویژگی های کلیدی زیر است:

سیستم چرخشی مستقل با کنترل سروو

صفحه نمایش لمسی بزرگ رابط انسان و ماشین (HMI)

درایوهای سروو AC هم برای باز کردن و هم برای بازپیچ کردن

نگهدارنده چاقو به صورت افقی متحرک با روش برش تیغه چرخشی

کنترل کشش باز کردن خودکار

کنترل کشش و مخروط به عقب به صورت خودکار

عملکرد حذف ایستا در قسمت عقب

فضای نصب برای سیستم بازرسی نقص رزرو شده است

سیستم استخراج گرد و غبار در محور شکاف (اختیاری)

سیستم حذف گرد و غبار چسب در هر دو طرف عقب (اختیاری)

• داده های فنی
